Conception

Pièce essentielle, Entièrement conçue par Christian, ce qui représente quelques centaines d’heures d’études !!!

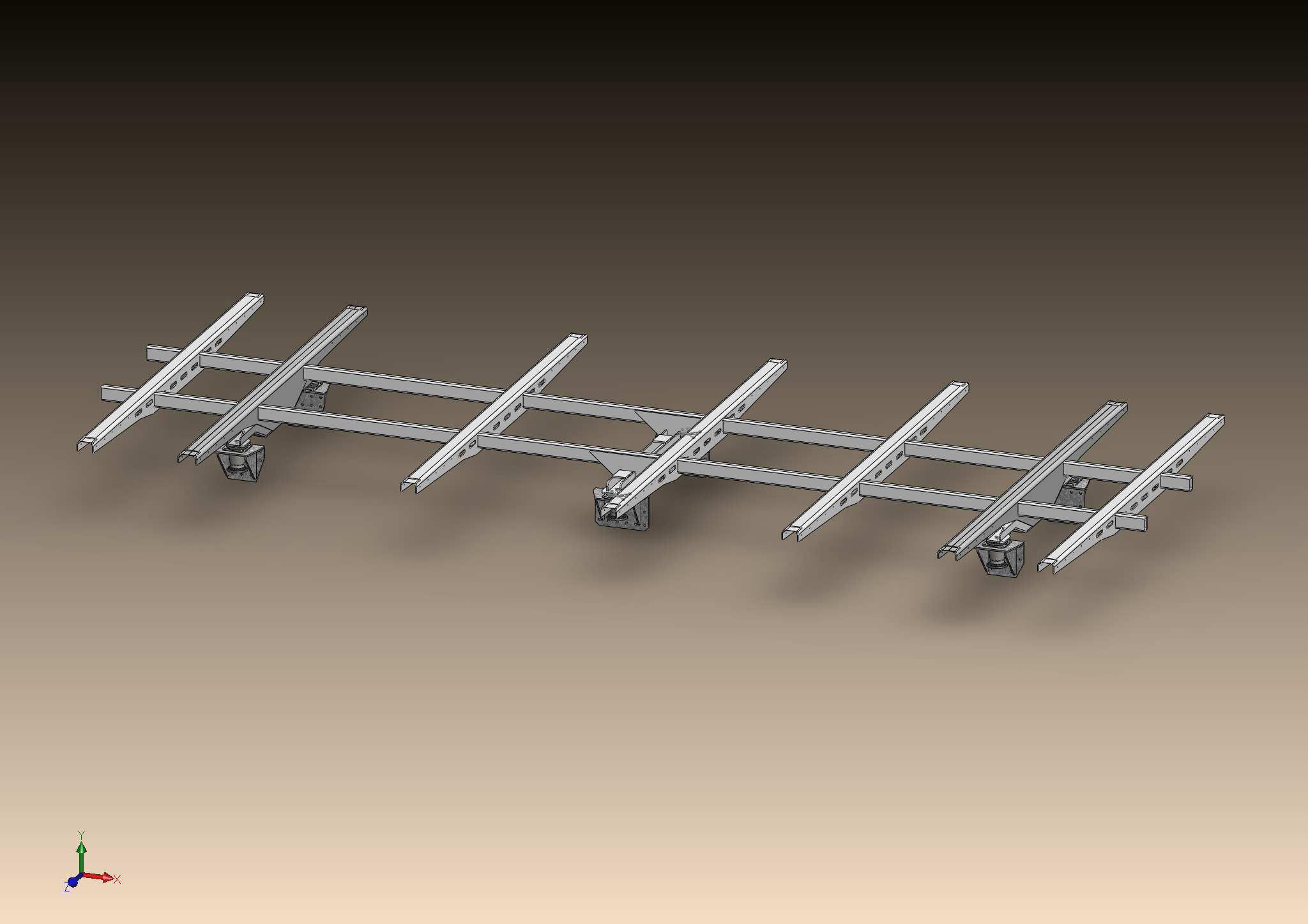

faux chassis losange

A partir des plans dessinés par Christian le faux châssis a été fabriqué par Philippe FRANÇOIS de Métal Provence à Cavaillon. Vous trouverez ici un article sur cette réalisation.

Le faux châssis (en noir sur les dessins ci-dessous) est l’interface entre le châssis du camion et la cellule habitable comme illustré ci-dessous. Il permet une déformation du châssis lors du passage dans des terrains accidentés, sans déformation de la cellule et de son contenu.

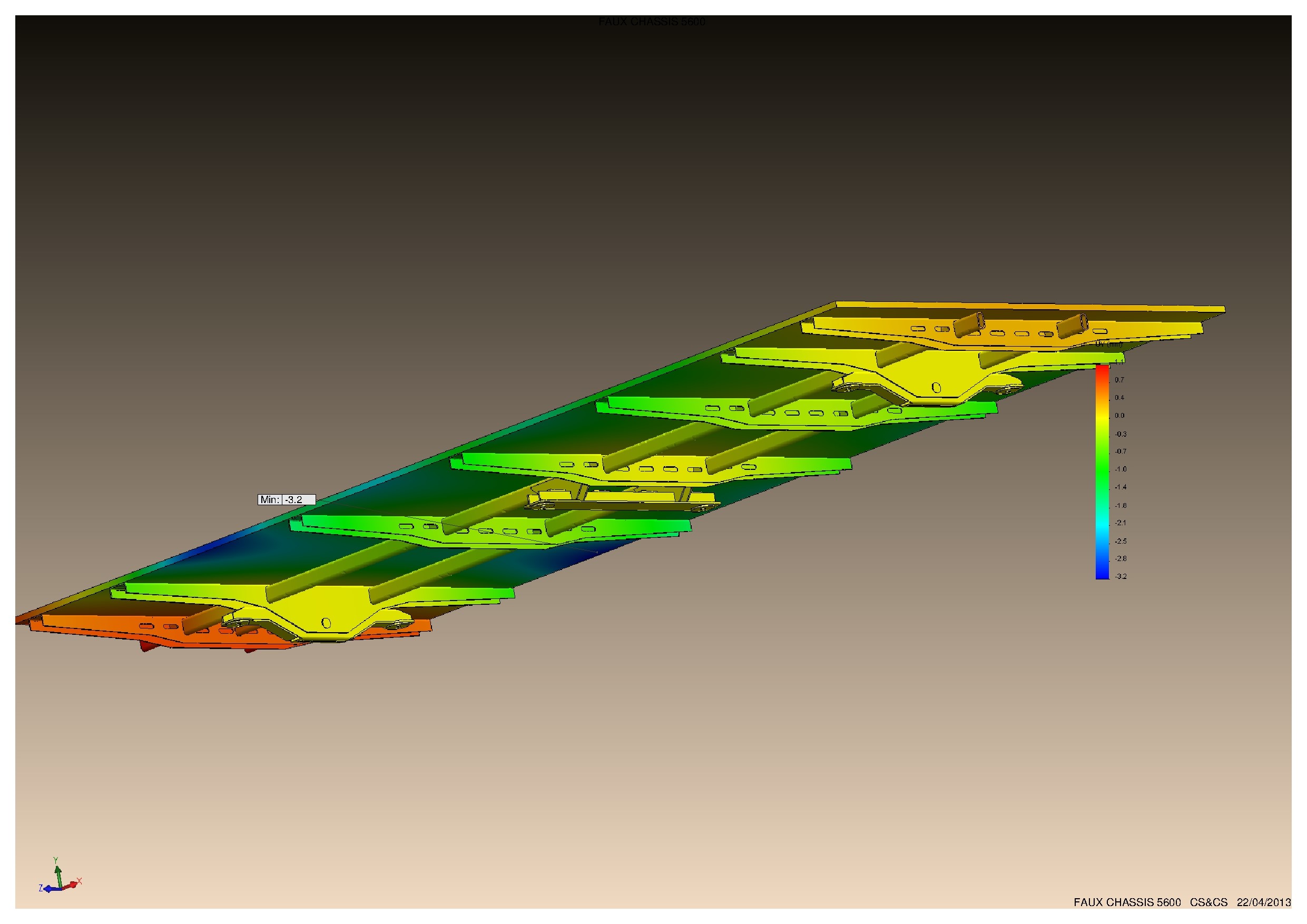

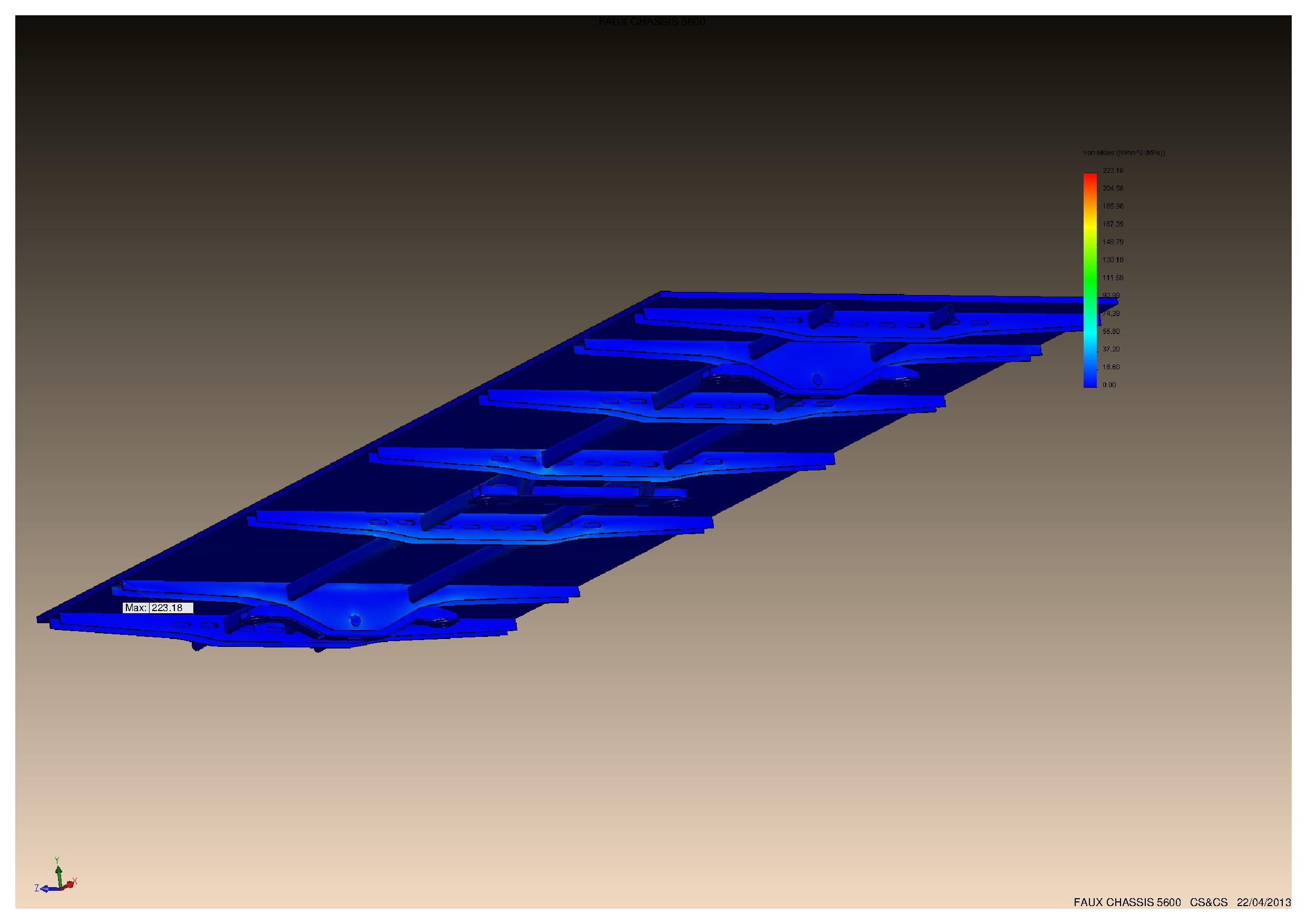

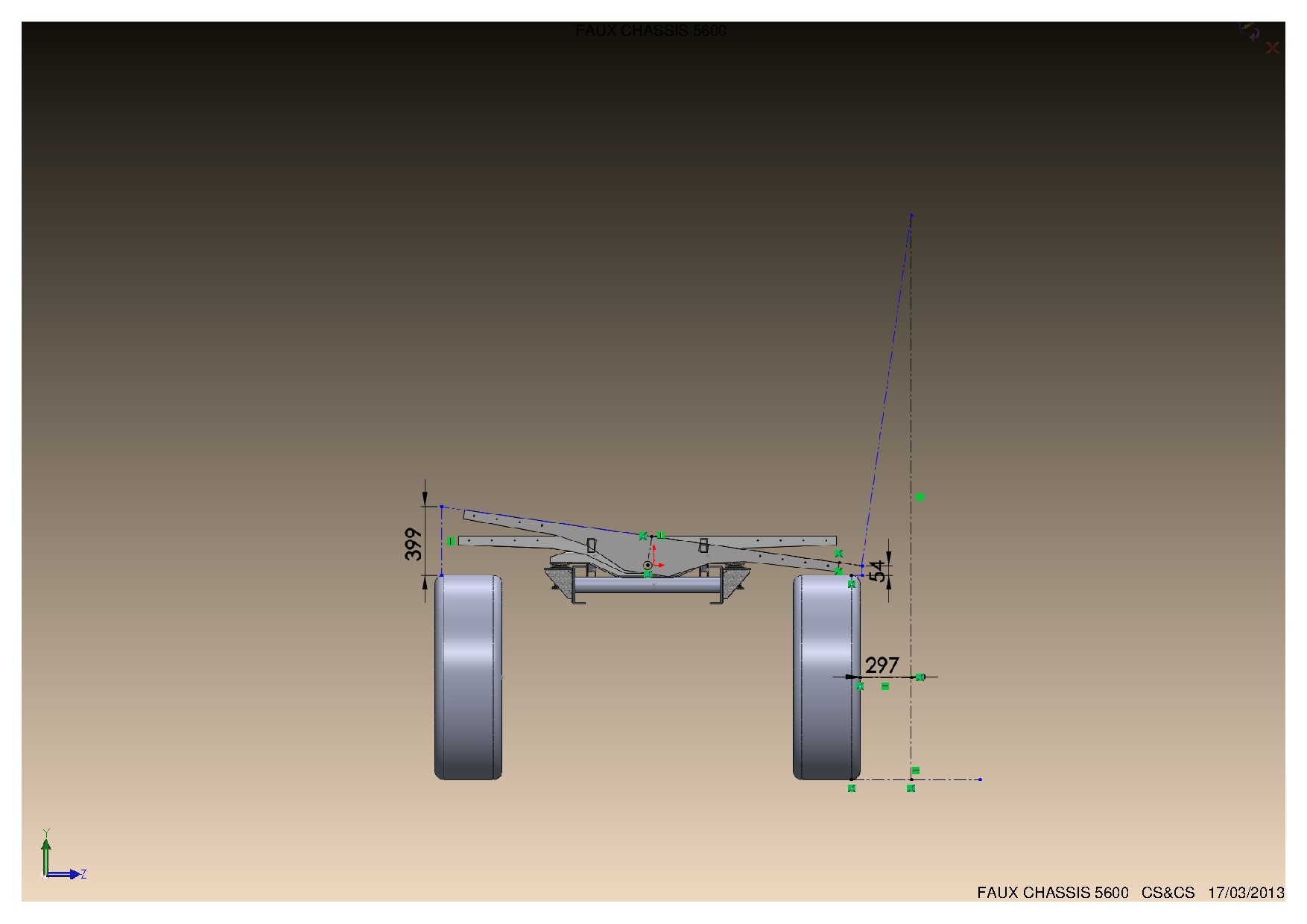

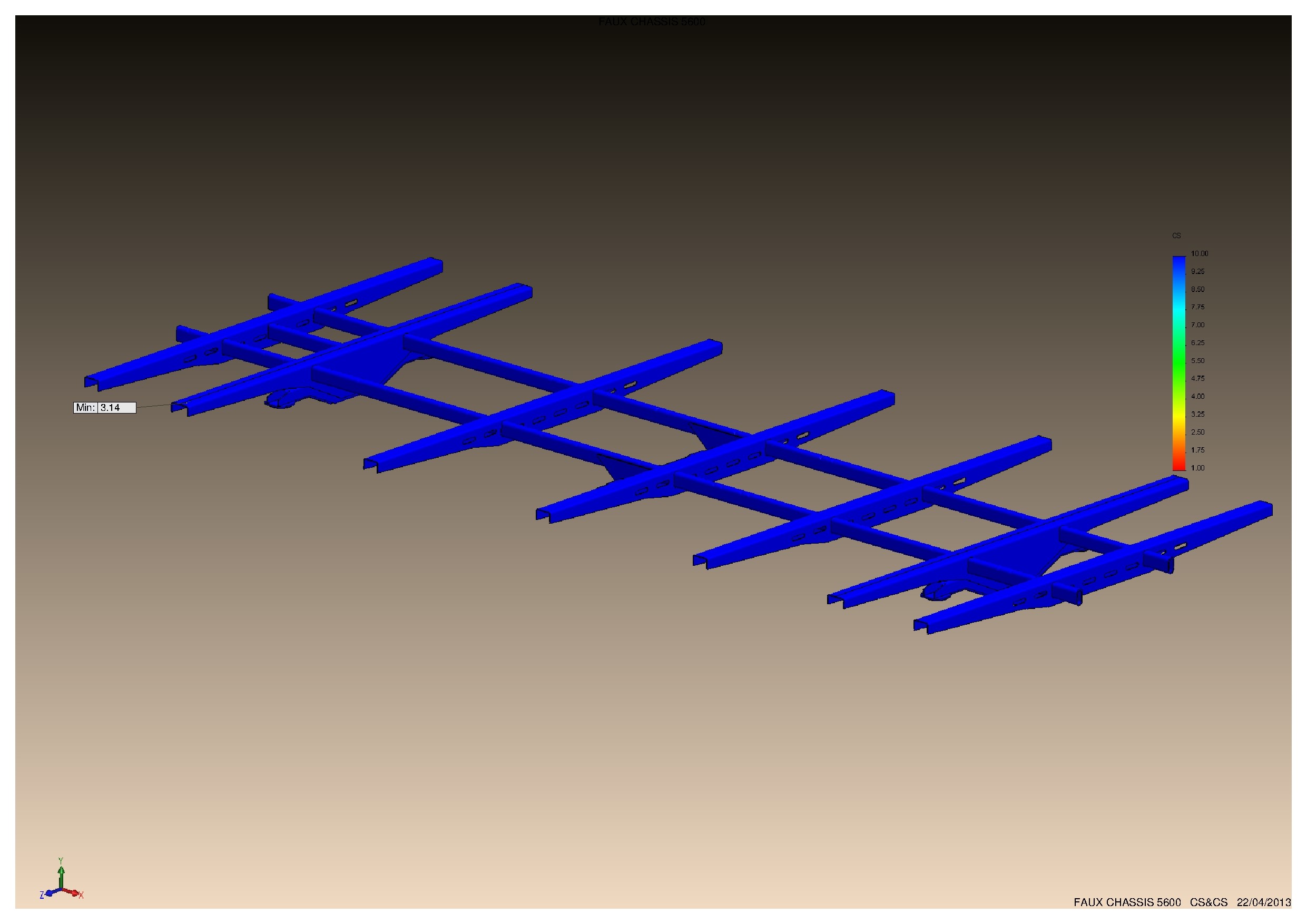

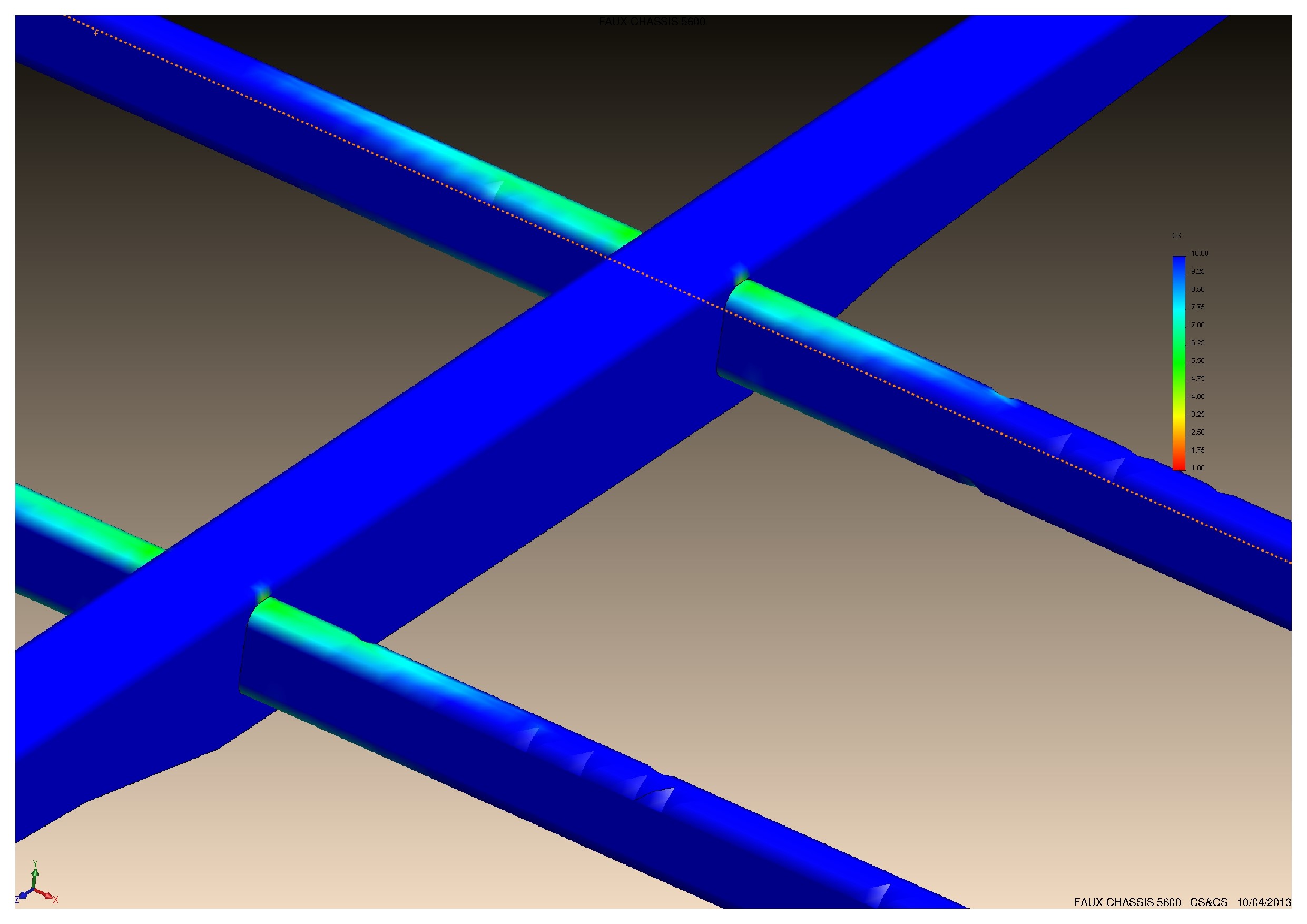

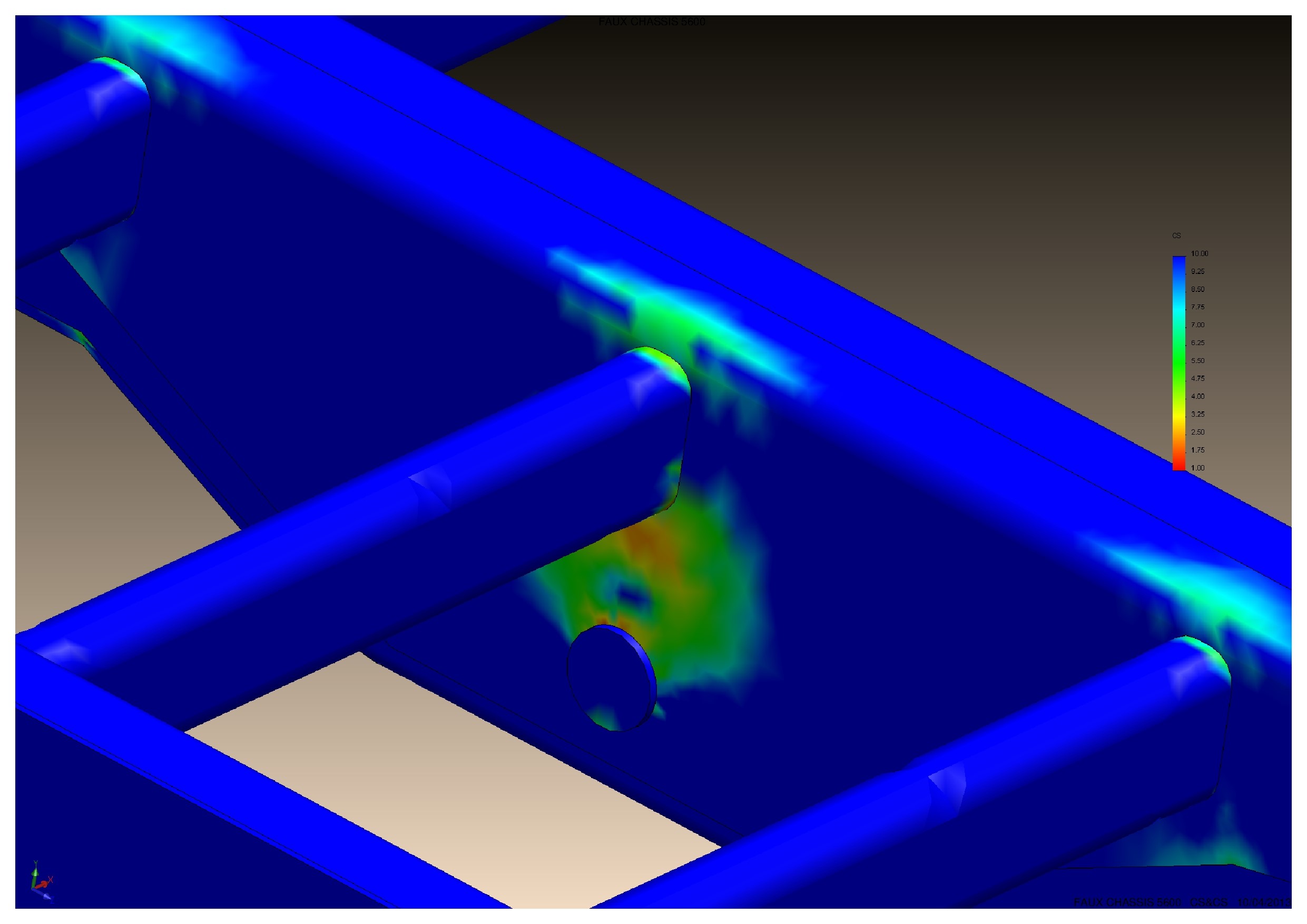

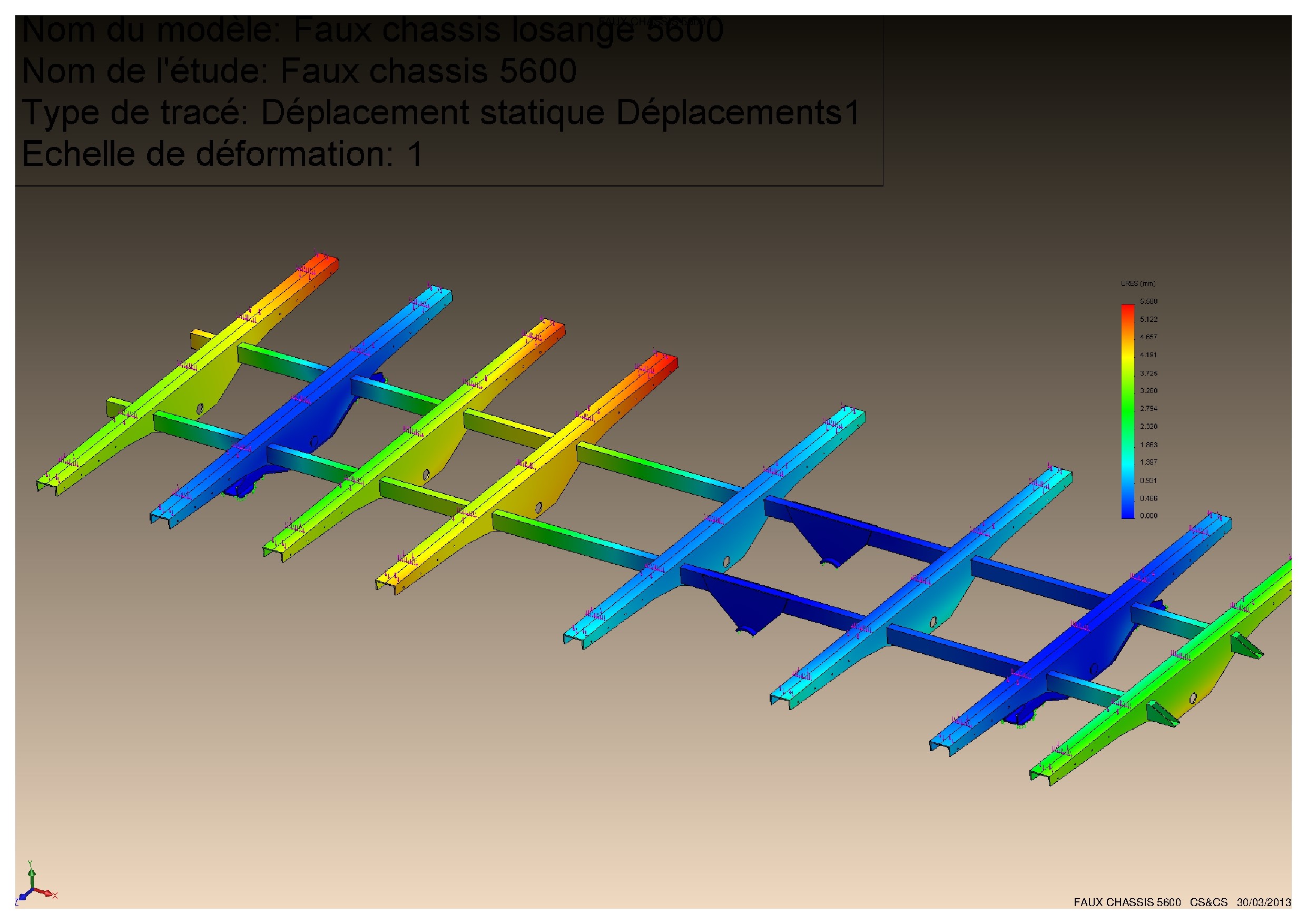

Tout d’abord 2 vues de côté. faux chassis tgm cellule avec cote faux chassis tgm vue cote Une vue du dessus. faux chassis tgm vue dessus Quelques vues lors de l’étude

Faux châssis losange 1
Faux châssis losange 2
Faux châssis losange 3
Faux châssis losange 4
Faux châssis losange 5
Faux châssis losange 6
Faux châssis losange 7
animation
